印刷車間 20000風量RCO蓄熱式催化燃燒廢氣處理方案：

一、處理對象

     貴公司印刷車間分為兩個作業區，綜合計算風量大約為20000m³/h，廢氣成份為：含苯類醇類等廢氣。

因?yàn)檐囬g局限所以我公司建議貴公司采用集氣罩方式對氣體進行收集處理。

按照節能環保的理念并達到在線監測標準設計一臺主機處理，主機設有一臺干式過濾箱，兩臺活性碳吸附箱，一臺主風機，一臺催化燃燒設備，一臺脫附風機，一臺補冷風機和設備管道、閥門.控制系統等。



二、設計依據

1、貴公司現場估算，及印刷車間溫度濕度需求。

2、執行相關標準及規范

《中華人民共和國大氣污染物防治法》；

《大氣污染物綜合排放標準》（GB16297-1996）二級標準；

《工業企業噪聲測量規范》（GBJ122-88）；）；

《低壓配電設計規范》（GB5005495）；

《工業與民用電裝置的接地設計規范》（GBJ65-83）；

《通用用電設備配電設計規范》(GB50055-95)；



三、排放標準

廢氣經過凈化處理后，達到《大氣污染物綜合排放標準》（GB169297-1996）二級排放標準：

序號

污染物

允許排放濃度

mg /?

允許排放速率（kg/h）

無組織排放監控濃度限制



四、驗收標準

  1、車間廢氣經過凈化處理后，達到《大氣污染物綜合排放標準》（GB16297-1996）二級排放標準。

2、設備運行時的噪聲滿足《工業企業噪聲控制設計規范》(GB/T50087-2013) 中生產車間噪聲排放限值。

3、設備運行時的噪聲滿足《工業企業廠界環境噪聲排放標準》(GB12348-2008) 中噪聲排放限值。

4、設備在交付后的整個十年周期內，若出臺新的環保法，設備應能滿足環保法標準。

5、廢氣排放滿足當?shù)丨h(huán)保相關部門現有地方排放標準的要求：

表1涂裝生產線排氣筒VOCs排放限值：



五、工藝選擇及說

1、設計原則：

（1）嚴格執行環境保護政策及相關法規、規范及標準；

（2）采用節能，的處理工藝，并降低運行成本，同時避免二次

     污染；

（3）在廢氣處理效果的前提下，合理利用土地，減少占地面積，節省

     工程投資；

（4）選用設備和材料，設施長期、、穩定運行；

 2．噴涂車間工藝流程；

水洗塔干式過濾  活性碳吸附裝置 催化燃燒裝置 風機 排放



六、處理流程

（1）吸附流程

 廢氣經引風機作用下，入干式過濾器利用多孔纖維材料制成的初效過濾器，捕集大顆粒物。潔凈的含物的廢氣經風機的作用，經過活性炭吸附層，物質被活性炭特有的作用力截留在其內部，潔凈氣體排出；此時物已被濃縮在活性炭?jī)?nèi)。活性炭碘值不低于550.

（2）脫附流程

當吸附箱內活性炭含量較高時，啟動脫附程序。催化凈化裝置（脫附設備）內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到物的沸點時，物從活性炭?jī)?nèi)脫附出來，進入催化室進行催化分解成CO2和H2O，同時釋放出能量。利用釋放出的能量再加熱進入催化床的廢氣，此時加熱裝置停止工作，廢氣在催化燃燒室內維持自燃，尾氣，循環進行，直至物從活性炭?jī)?nèi)部分離，至催化室分解?；钚蕴苛耍锎呋纸馓幚?。



七、結構原理說明：

催化燃燒：利用催化劑做中間體，使氣體在較低的溫度下，變成的水和二氧化碳?xì)怏w，即：貴金屬催化劑



八、控制系統 ：控制采用手動自動雙系統，對于系統中的預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時，系統自動停止預熱器的加熱，當溫度不夠時，系統又重新啟動預熱器，使催化溫度維持在一個適當?shù)姆秶?；?dāng)催化床的溫度過高時，開啟補冷風機，向催化床系統內補充新鮮空氣，可地控制催化床的溫度，防止催化床的溫度過高。補新風后多余的氣體通過溢流管排入大氣。此外，系統中還設有阻火防塵器，可地防止火焰的產生并且過濾粉塵。煙囪安裝避雷針防止雷擊。以及線路保護。



九、電器控制說明

1、系統分為自動、手動控制兩部份，旋轉 手/自動 旋轉按鈕進行轉換。

2、設備設有報警功能，當發生故障（故障及排除方法詳見說明書）時系統將發出聲光報警，以便采取相應措施。

3、系統里各數據值在調試時已設定好，如需改動需通知制造方。

4、活性炭進出口閥門和脫附氣體進出口采用電動閥門來實行自動控制。

5、脫附采用催化凈化裝置，裝置進出口均安裝阻火器，當溫度（120℃）時，自動打開閥門，同時補充新鮮空氣，降低進入吸附床的溫度。

6、當設備在手動模式時，取消風機和風閥連鎖后可以單獨打開和關閉風閥。

7、控制系統為就地控制，動力電源需甲方接至我方控制柜內。



十、貨物說明

1、印刷車間處理設備型號為RCO-1W一臺。整個脫附系統采用多點溫度控制設備的脫附效果，活性炭使用壽命為脫附1000次。箱體采用碳鋼制作。



2、印刷車間脫附設備采用催化凈化裝置，脫附時間為2-3小時，內部裝填蜂窩狀陶瓷催化劑使用壽命為1000小時。



十一、工程界限

乙方

●自廢氣產出位置至水旋塔收集管路，水旋塔至煙囪之間的所有設備、設備間連接管道及電氣控制部分的設計、制造、安裝與調試；堿洗塔所用配比自動控制，去除量達到。

●廢氣處理工程工藝流程的制定、處理設施的總體規劃與布局；

●處理工藝工藝設備布置等；

●處理系統的方案設計及施工圖設計；

●電氣控制設計和安裝、調試；

●運行調試并交付使用；

●在安裝施工過程中所有的問題由乙方負責

●在質保期內的技術支持及；

●設備電機防雨棚、避雷針；



甲方：

●動力電源（380V，50Hz。）由業主接至乙方主控制柜；

●設備安裝位置等；

●設備驗收及環保驗收（環保驗收甲方只負責第三方環保驗收部門驗收的初次費用，初次驗收不合格以后所有驗收費用均由乙方負責。

●設備基礎。



十二、售后服務

1、質保期

設備的質保期為兩年（質保金一年付清），自設備驗收合格后兩年內為質保期，驗收條件是設備按裝調試正常使用并取得當?shù)厥协h(huán)保局出具合格的驗收?qǐng)?bào)告書后，在質保期內，因設備質量或安裝質量造成設備的損壞或故障，乙方接到通知24小時內負責維修處理完成。保修期內維修免費。

2、技術資料

設備驗收合格后，賣方向買方提供以下資料

 使用說明書

 操作維護說明

 外購件合格證

 電器原理圖（配電柜內部粘貼，電子版可由工程技術人員監督下輸出）。

3、培訓

 乙方免費為甲方的設備操作、維修人員進行技術培訓，培訓的范圍包括：設備的原理、性能、參數；操作方面的注意事項，和一般設備的維護保養。

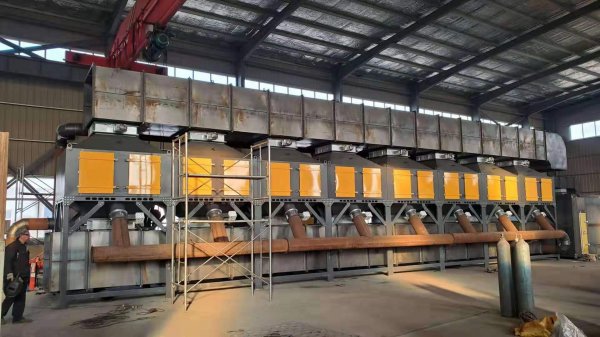

催化燃燒設備
